89管棚108钢花管48锁脚锚管隧道施工专用管

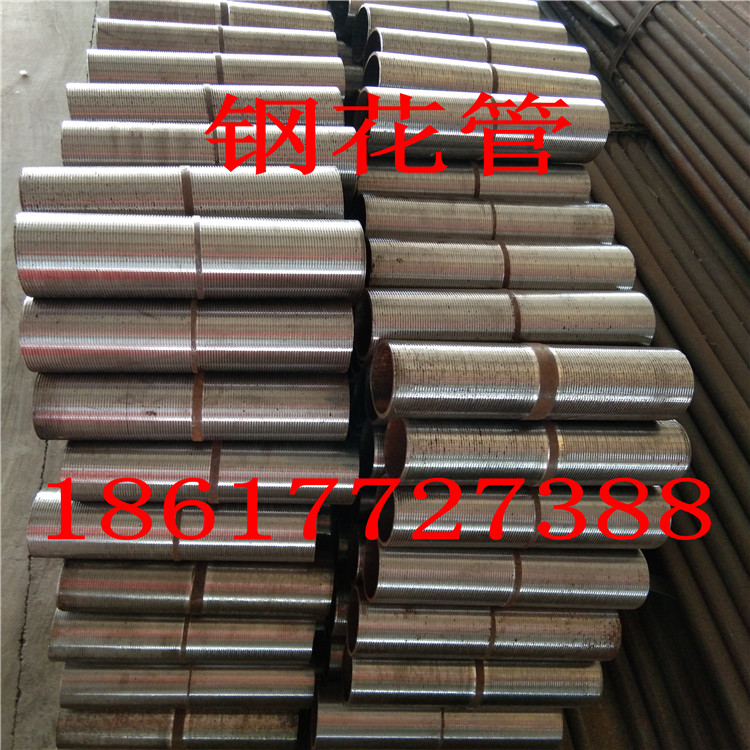

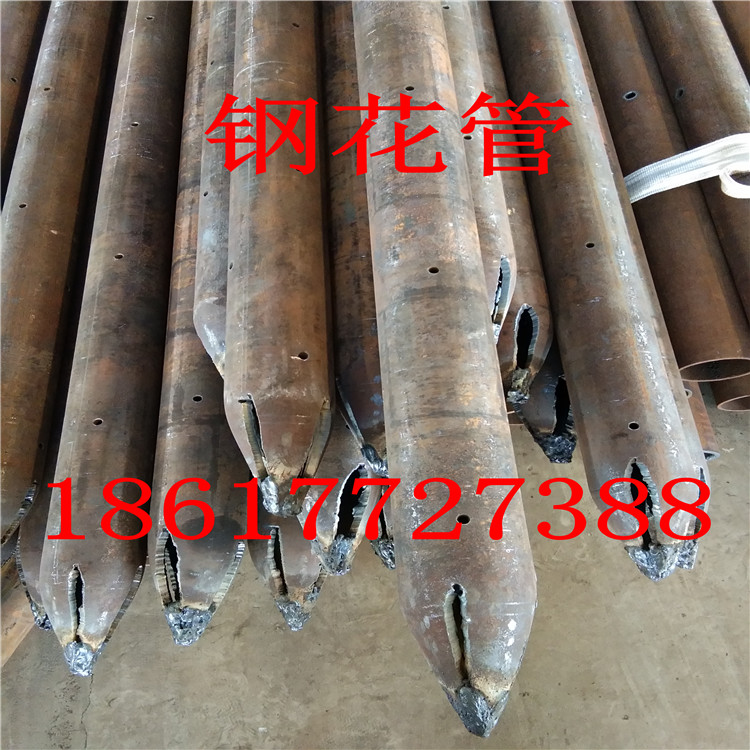

钢花管，又称钢锚管，注浆钢花管，隧道管棚管，锁脚锚管。

隧道管棚，钢花管，锁脚锚管施工技术

1　管棚施工的特点

　　(1)套管直径大，采用I127 mm、厚4.5 mm的无缝钢花管作套管，且管内下入I90 mm的钢筋笼。

　　(2)管棚长，最深孔深达40多m。

　　(3)钻孔施工难度大，成孔十分困难，而且钻孔施工中不能用清水和泥浆钻进，否则会导致 山体的继续滑动，造成危险。

　　(4)钻孔较密，孔间距60 cm，其外插角仅1°。一旦施工控制不严，将造成钻孔互相交错串通，管棚侵入隧道开挖轮廓线内，造成钢管桩报废。

　　为了防止钻孔互相交叉，不侵入浇注体，钻进到设计孔深进入完整基岩3 m后，我们采 用了特殊的同步跟管施工工艺，以保证管棚施工质量，达到设计要求。

1.2　施工地质情况

　　钻孔0～30 m为灰**、结构松散的碎石土或中密碎石土，土石比3∶5。

　　30 m以下为灰白色砂岩或深灰黑色页岩，其中页岩单轴饱和抗压强度值为2.5～3.4 MPa。

　　为了保证管棚具有足够的预支护强度，I95 mm气动潜孔锤钻孔同步跟入I127 mm的无缝 钢花管进入完整基岩。
